XimeX® Integral : pour adapter le degré de compléxité à chaque process



XimeX Integral est une plate-forme générique de calcul 3D CFD, méthode éléments finis.

Afin d'adapter la compléxité numérique et apporter la réponse la plus rapide possible, SC-Consultants propose deux produits, issue de la plate-forme XimeX Integral

  • XIMEX TSE : pour une analyse exclusive du procédé d'extrusion bivis corotatives
  • XIMEX ASAP : pour reproduire numériquement un équipement de mélange (mélangeur batch ou continu

Un package ciblé par process

  • XimeX TSE se focalise sur le procédé d'extrusion bivis corotatives et offre la mise en donnée numérique requise et adaptée aux spécificités de chaque machine. XimeX TSE permet également de reproduire la souplesse et la versatilité du procédé d'extrusion bivis (intégration/changement des éléments de vis, diamètre machine, filière)
  • XimeX ASAP permet de reproduire un équipement de mélange donné. Spécialement conçu en fonction de votre machine, XimeX ASAP permet de prendre en compte tous les degrés de liberté de votre machine pour simuler votre propre procédé.

XimeX TSE et XimeX ASAP partagent les sources de XimeX Integral et proposent la même analyse innovante décrite ci après:

L'analyse CFD par XimeX

L'analyse de la mécanique des fluides est la première étape. Elle fournit les grandeurs thermo-mécaniques relatives au procédé en cours.

Les résultats de l'analyse CFD

  • Température

  • Pression

  • Taux de cisaillement

  • Viscosité

  • Énergies

  • Champs de vitesse

  • ...

XimeX® fournit ainsi les données clefs sur l'évolution du procédé étudié et sur le comportement du matériau.

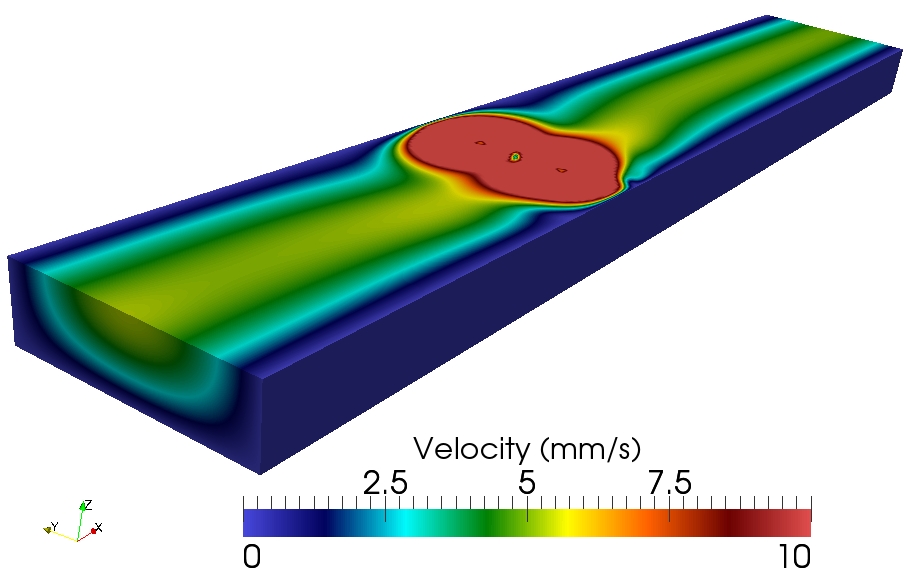

Continuous mixer velocity

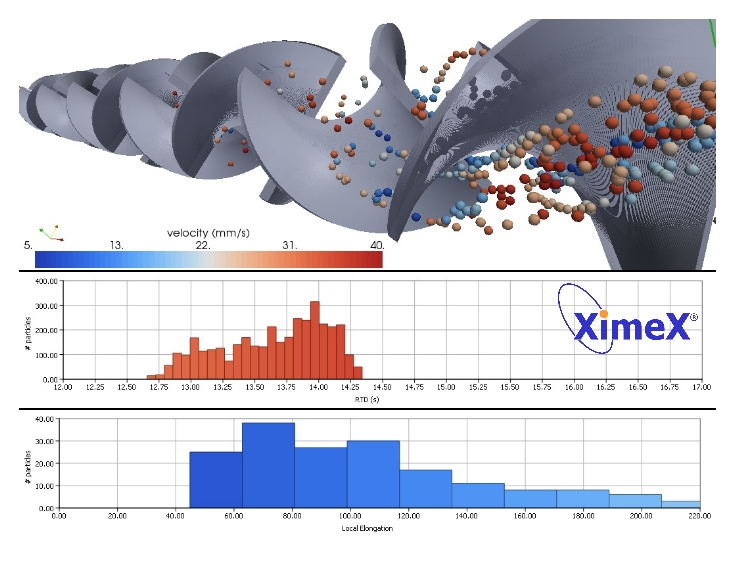

/XimeX kenics mixer

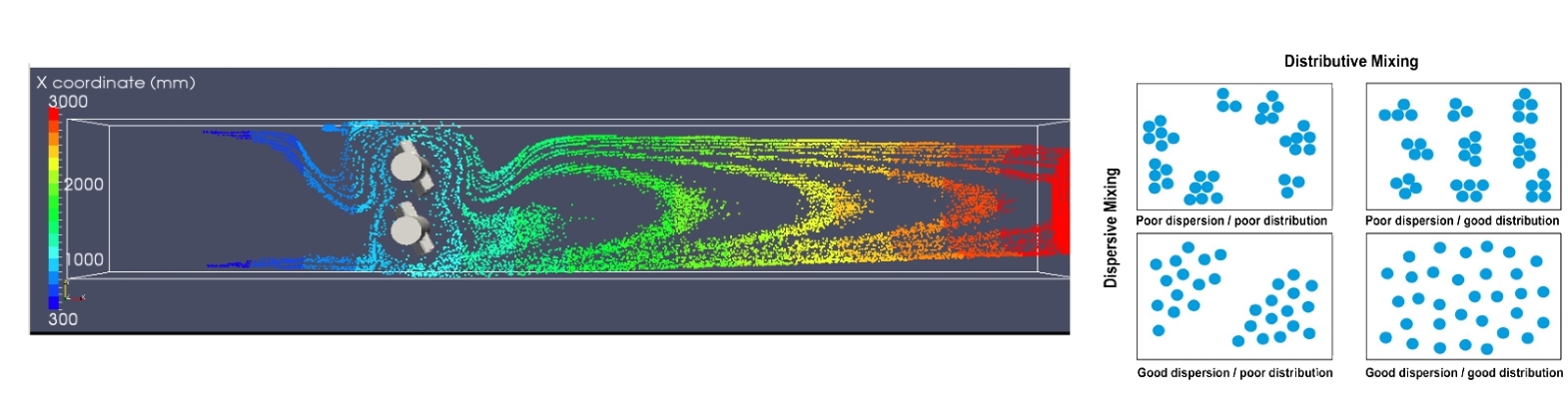

L'analyse de particules : quantifier l'efficacité de mélange

XimeX® propose une approche innovante de l'analyse des procédés. L'analyse de particules consiste en un lâcher de particules numériques basé sur l'analyse CFD. Cette analyse est tout particulièrement intéressante puisque des attributs spécifiques sont associés aux particules.

Les particules reposent sur le flot de matière et sont soumises aux mêmes contraintes (température, cisaillement, viscosité...). Les attributs permettent de quantifier l'intensité de mélange apporté aux particules. Ainsi, ces particules seront porteuses d'informations quantitatives sur le mélange (dispersif, distributif...).

Les résultats "Particules"

  • Décompte de particules

  • Nombre de passages

  • Cumulation déformée

  • Distribution du temps de séjour

  • Erosion

  • Elongation

  • Casse

  • ...

Cette fonctionnalité autorise alors des analyses statistiques visant à quantifier l'efficacité de mélange des procédés simulés.

Fonctionnalités

  • Calculs CFD

  • Précision de la modélisation physique

  • Procédé dédié

  • Ressources prédéfinies

Avantages

  • Pack adapté

  • Résultats quantitatifs

  • Quantifier l'efficacité

  • Optimiser le procédé

  • Réduire les délais de commercialisation

Un support scientifique et technique



Cemef













XimeX® est développé par le biais d'un consortium privé réunissant industriels et chercheurs, en partenariat avec le CEMEF.

Commercialisé depuis 2009, il est également utilisé dans de nombreuses études/prestations de conseils.









Applications

  • Peinture

  • Pharmaceutique

  • Agro-alimentaire

  • Automobile

  • Compounds

  • Explosifs





Quelques exemples en vidéos



XimeX ASAP : un package par installation physique

Principes

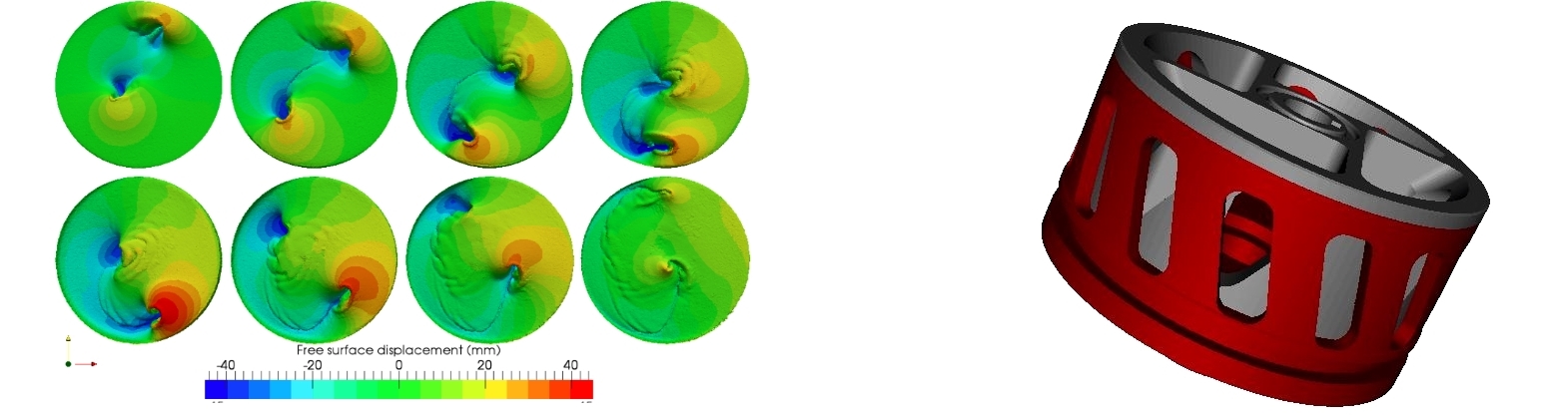

Les procédés batch

XimeX TSE : pour les applications bivis exclusivement

Le procédé bivis

Compoundage en bivis

Le procédé co malaxeur : cinématique et dispersion de particules

Le mélangeur statique : efficacité de mélange et temps de séjour

Mesure du temps de séjour

Effet de la géométrie et vélocité

          Temps de séjour calculé dans une filière



La démarche : une technologie de simulation numérique innovante

XimeX® repose sur un condensé de technologies pour la mise en données et la réalisation de simulation.

Les domaines immergés

Grâce à la méthode des domaines immergés (éléments finis), XimeX® reproduit aisément tout type de configuration. En effet, même les éléments les plus complexes sont simulés. L'immersion des éléments en question au sein du domaine de calcul permet de remailler de manière automatique et intelligente les différents géométries.

Calcul ultra parallélisé

Basé sur la technologie CIMLIB développé par le CEMEF, XimeX® est entièrement parallélisé (jusqu'à 250 000 coeurs dans le cadre du projet "Prace").



Pour plus d'informations

Contactez-nous

La brochure XimeX arrive bientôt
